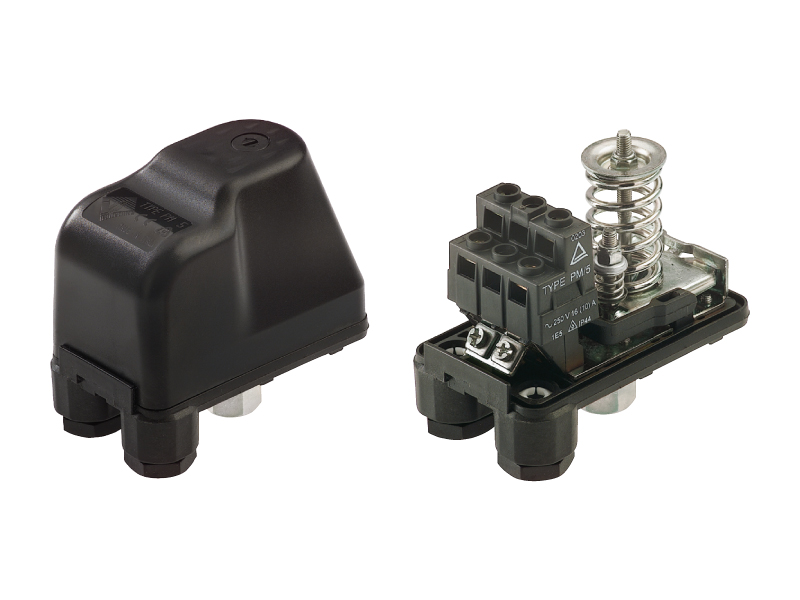

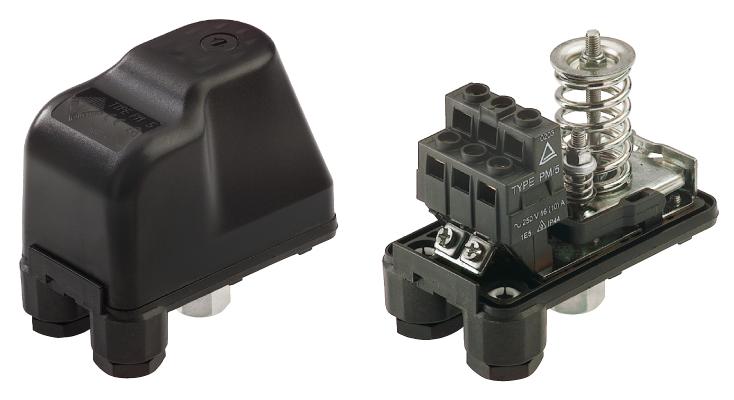

圧力スイッチ

水用圧力スイッチ



水の圧力を一定の範囲に保つようにポンプのON/OFF制御を行います。 メカニカル構造で動作に電源が不要です。業務用。 水道、井戸、雨水、消火システムなどに利用します。

圧力スイッチとソーラーシステム

太陽熱システムのオーバーヒート対策に利用します。 太陽熱パネルの中の循環液が沸騰しますと圧力が上がります。圧力スイッチはそれを感知し、ポンプを止めます。

仕様

• 圧力範囲　約0.1MPa-0.5Mpa　(1-5bar)
• 出荷時設定　約0.14MPa-0.28Mpa　(1.4-2.8bar)
• 配管接続　1/4" メス　ねじ
• 電気接続　2極　M4ねじ
• 最大電流　16A
• 最大定格電圧　250V
• 最大仕様温度　55C
• IP44
• 104mm x 60mm x 100mm, 約400g
• 認証CE, RoHS, ほか

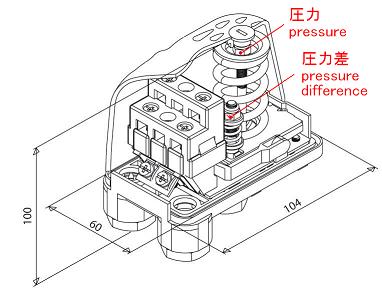

寸法、設定

圧力スイッチ設定方法

1. 圧力差ナットを緩む
2. 圧力ナットでＯＮ値を設定
3. 圧力差ナットでＯＦＦ値を設定

圧力スイッチ配線、圧力スイッチ配管

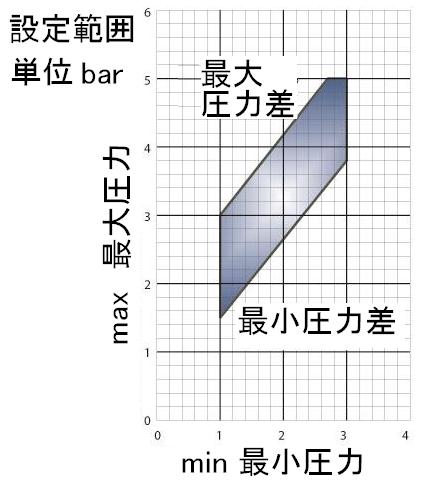

圧力スイッチ 設定範囲
