太陽熱システム用ポンプユニット 密閉型 太陽光直結利用 太陽光発電完結型

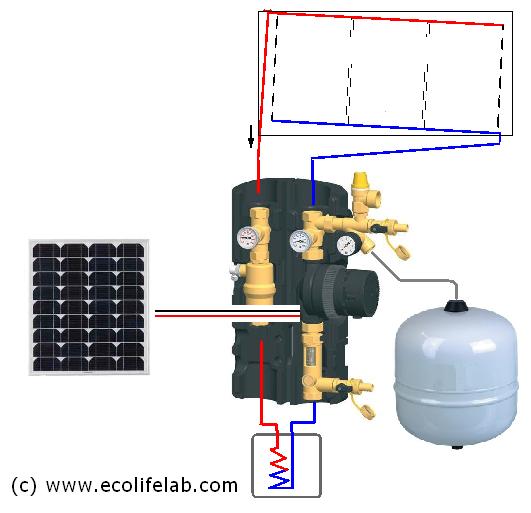

省エネ住宅用太陽熱収穫用標準セット。外部電源不要。センサー不要。 solar_thermal_closed_circuit_pump_station_set_solar_direct.jpg

応用

太陽熱集熱パネルから熱を蓄熱タンクに運びます。

特徴

太陽光発電パネルが太陽熱センサーどポンプの電源を兼ねます。 外部電源不要の完結システムになります。 蓄電池、太陽熱専用コントローラー、温度センサーが不要になり、 システム構成が単潔、設置と配線が簡単になります。 オーバーヒート対策は3段階です:圧力スイッチでポンプを止めます。膨脹タンクで循環液を受けます。安全弁で圧力を限定します。

セット内容

  • 循環ポンプセット
  • 太陽光発電直結循環ポンプ
  • 膨脹タンク
  • 太陽光発電パネル
  • 圧力スイッチ

仕様

システム電圧12V
最大温度95degC
最大圧力0.6Mpa
運用圧力0.05-0.2Mpa

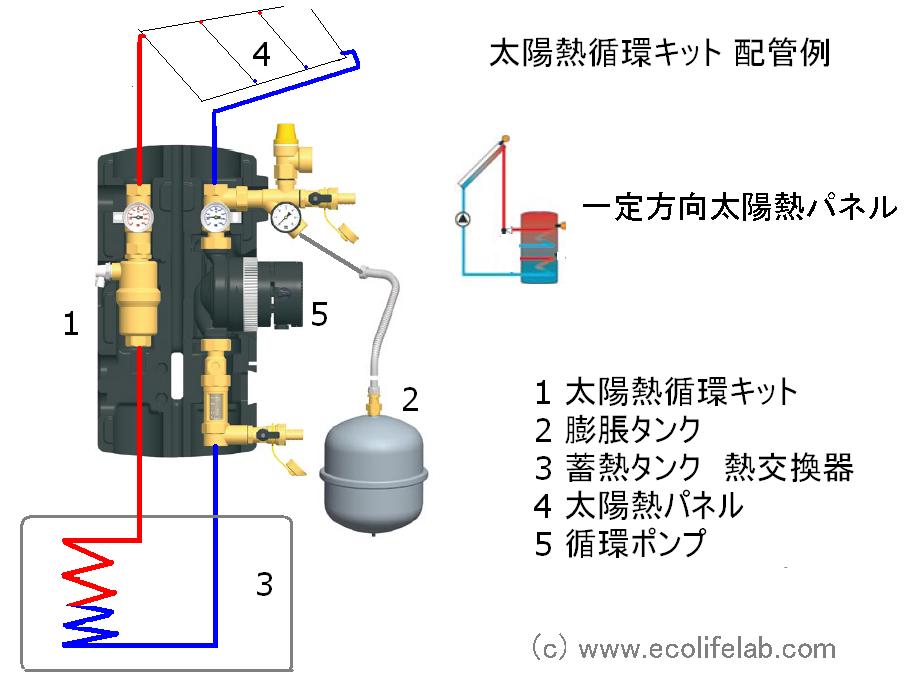

配管例

太陽熱システム用ポンプユニット 密閉型 太陽光直結利用 太陽光発電完結型

配線例

太陽熱システム用ポンプユニット 密閉型 太陽光直結利用 太陽光発電完結型

資料

ポンプユニット

膨脹タンク

太陽光発電直結循環ポンプ

太陽光発電パネル

圧力スイッチ

ソーラーシステム構成例

適合太陽熱パネルは こちらです。 ポンプの能力の目安は太陽熱パネル10枚まです。

太陽熱蓄熱タンクは こちらです。

施工ヒント

密閉集熱回路の作り方
